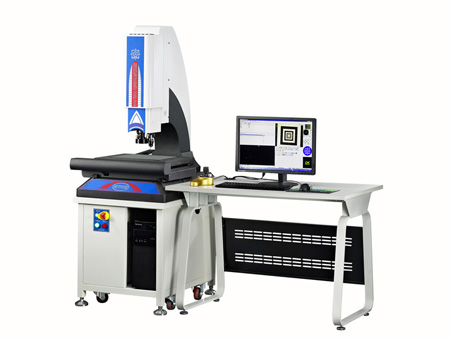

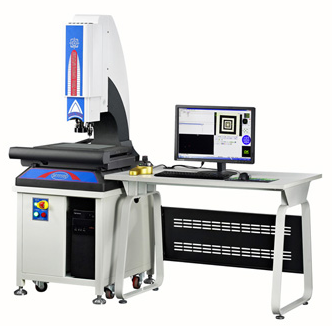

マニュアル(手動)画像測定機　- MVP SERIES –

サンプリング測定に適した低価格の二次元画像測定機



1. 高分解能CCD及び8分割LEDリング照明の採用により、高精度な測定を実現
2. 最適化されたソフトウエアによる使いやすさの追求
3. 測定データの処理、保存ソフトの充実
4. Z軸オートフォーカス機能の追加が可能（オプション）



オプション：

1. 英国Renishaw社製タッチプローブ
2. キーエンス社製CCDレーザ変位計













【仕様】

型式		MVP200 M/C	MVP300 M/C	MVP400 M/C	MVP500 M/C
質量/kg		160	230	400	540
設置寸法L×W×H(mm)		695×570×945	795×700×1040	990×800×1065	1135×900×1065
ストローク(mm)	X	200	300	400	500
	Y	100	200	300	400
	Z	150	200	200	200
作業台(mm)	大理石テーブル	365×266	487×367	606×476	706×576
	ガラステーブル	260×160	345×245	445×345	545×445
	被検物最大質量	20kg	20kg	30kg	30kg
映像及び測定系統	CCD	高分解能B/W CCD 540TVL
	レンズ	自動変倍レンズ0.75-5.0Xズームレンズ
	作動距離	86mm
測定精度(um)		X,Y直線性精度:2.5+L/250　X-Yベクトル精度：3+L/200　Z軸精度:≤5
照明光源		8分割LED3リング照明+垂直落射
供給電源		100v±10%（AC） 60/50Hz
作業環境		温度：18~24℃、湿度：30~75%
